焊接孔板流量计

发布时间:2021-03-22 14:24:22人气:5458

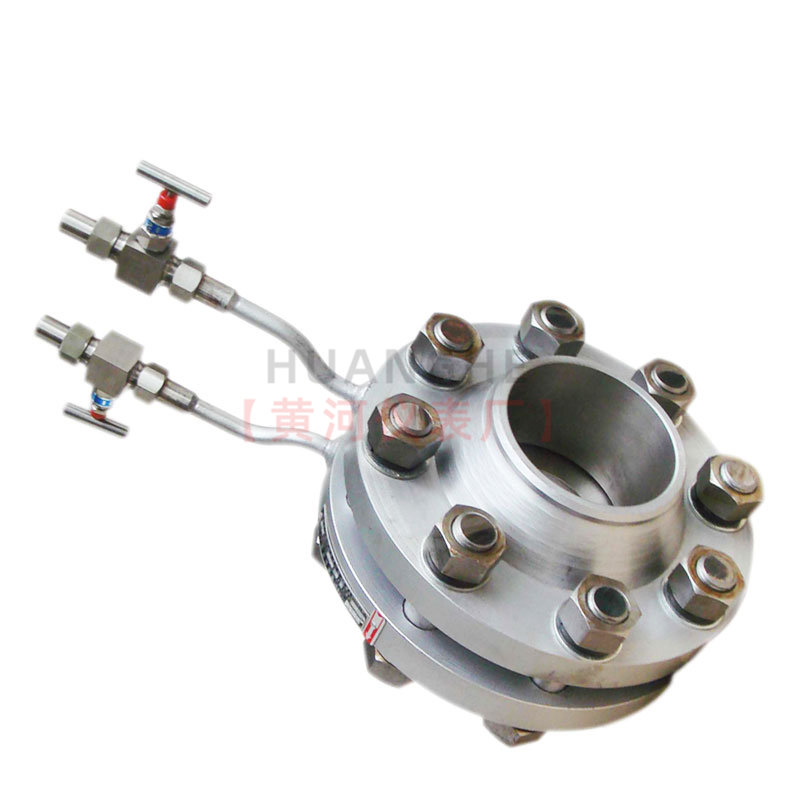

焊接孔板流量计




















HH-LG焊接孔板流量计可用于测量管道中液体、气体、蒸汽的流量。标准孔板是按国标GB/T2624-93进行设计制造,按JJG640-94进行检定。无需实流标定。标准孔板可以采用角接取压(包括环室取压)、法兰取压或D-D/2取压三种取压方式。按国标规定进行设计、制造和检定标准孔板无需实流标定,精度,结构简单,制造成本低,但压力损失较大。标准孔板*用于石油、化工、冶金、电力等行业。是迄今为止应用较多的一种流量计。

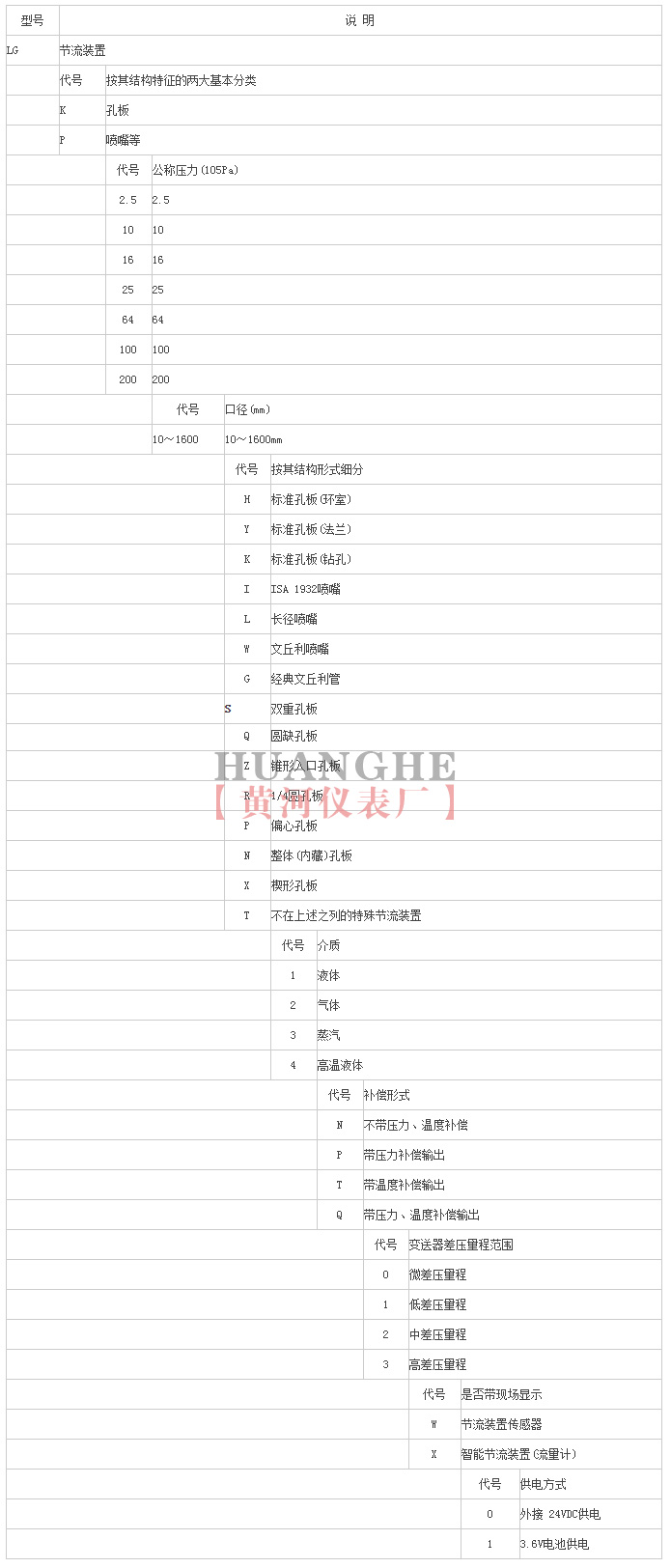

适用范围:
    1、 公称直径:50mm≤DN≤1200mm(超出此范围属非标准节流装置)
    2、 公称压力:PN≤16MPa
    3、 孔径比:0.20≤β≤0.75
    4、 雷诺数范围:当0.20≤β≤0.45时  5000≤ReD
                                   当0.45≤β≤0.75时  10000≤ReD
    5、精度:1级

安装要求:
    1、 安装时应保证孔板中心、法兰中心、管道中心和垫片同心,不同心度不得超过0.002D/β。
    2、 孔板的正负压方向,上下游取压法兰应与介质流向相符,取压孔的方位可根据介质不同和变送器的安装情况确定。
    3、 节流装置与管道连接时,焊接处端面与管道轴线的不垂直度不得大于1°,焊接后内部焊缝应加工处理,使其光滑,无焊巴和焊渣。
    4、 取压法兰与管道焊接前,将管道上的取压孔钻好,其直径与取压法兰上的取压孔径相同,焊接时取压法兰上的取压孔与管道上的取压孔对准。
    5、 可选带上、下游直管段。
    6、 D-D/2取压是成套供货,法兰连接可直接安装。
